某高架倉庫自動噴水滅火系統設計實例

一、建筑概況

某單層高架倉庫，建筑耐火等級為二級，建筑高度為16米，建筑面積為3000平方米，火災危險性為丁類。

二、自動噴水滅火系統設計參數

1、火災危險等級：倉庫危險II級。

2、消防用水量：建筑凈寬高度為16米，最大儲物高度不大于12米，自動噴水滅火系統作用面積200平方米，噴水強度取作用面積內同時開放12個噴頭，火災延續時間為2小時，自動噴水滅火系統設計流量為120L/s，一次滅火用水量為864㎡。

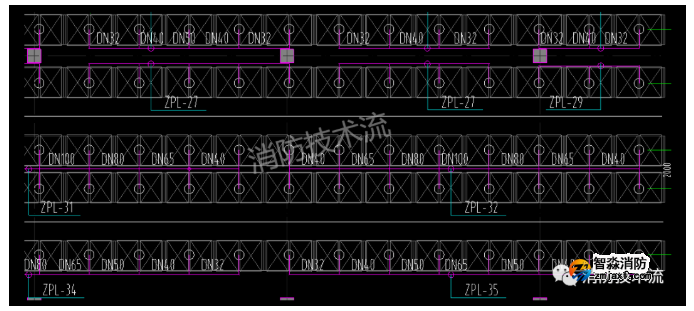

▲貨架噴頭平面圖

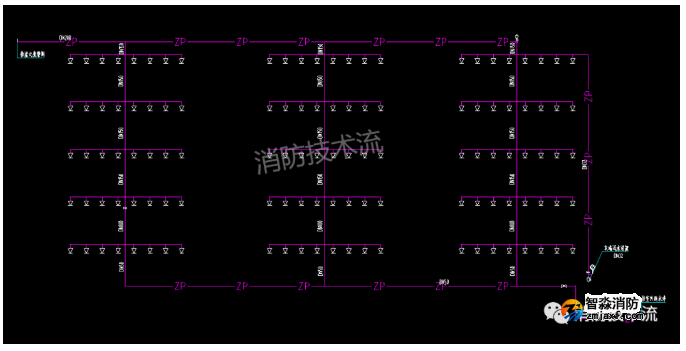

▲貨架噴頭系統圖

3、采用早期抑制快速響應噴頭，噴頭最低工作壓力0.1MPa，屋面鋼結構障礙物下采用下垂型噴頭，噴頭最低工作壓力0.2MPa，動作溫度68°C，噴頭流量系數為K363，貨架內置噴頭采用下垂型貨架專用噴頭，K=115，噴頭最低工作壓力0.2MPa，動作溫度57°C。

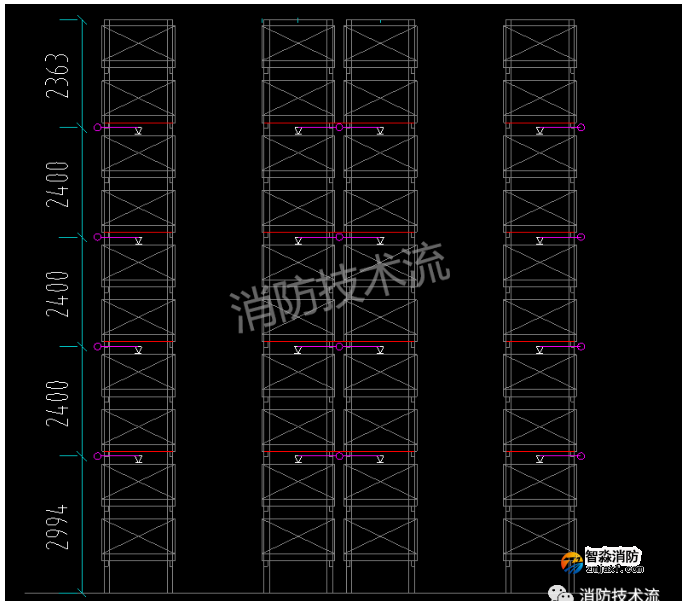

▲貨架噴頭布置圖

4、貨架內置灑水噴頭與頂板下灑水噴頭交錯布置，其濺水盤與上方層板的距離應符合《自動噴水滅火系統設計規范》GB50085-2017第7.1.6條的規定，與其下部儲物頂面的垂直距離不應小于150mm。當貨架內置灑水噴頭上方有孔洞、縫隙時，在灑水噴頭的上方設置擋水板。

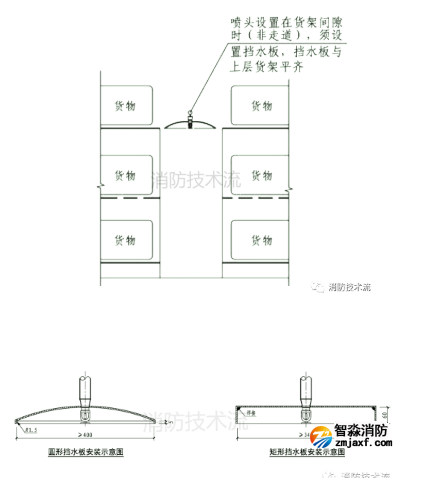

▲貨架噴頭擋水板安裝示意圖
